SECTION 4.2 ERD와 정규화 과정

데이터베이스 정리

SECTION 4.2 ERD와 정규화 과정

4.2.1 ERD란?

• ERD(Entity Relationship Diagram): 데이터베이스를 설계할 때 릴레이션 간의 관계를 정의한 설계
• 시스템 요구 사항을 기반으로 작성되며, 이후 디버깅·프로세스 재설계 시 설계도 역할
• 장점: 관계형 구조로 표현할 수 있는 데이터를 구성하는 데 유용
• 단점: *비정형 데이터(미리 정의된 구조가 없는 데이터)를 표현하는 데 한계가 있음
• *비정형데이터: 미리 정의된 데이터 모델이 없거나 미리 정의된 방식으로 정리되지 않은 정보

---

4.2.3 정규화 과정

잘못된 종속 관계로 인한 데이터베이스 이상 현상을 해결하고 저장 공간을 효율화하기 위해 릴레이션을 분리하는 과정

데이터베이스 이상 현상 예시

• 한 회원이 한 개의 등급을 가져야하는데 여러 등급을 가짐
• 삭제 시 필요한 데이터까지 같이 삭제
• 삽입 시 특정 필드가 NULL이 되어 삽입 불가

정규형 원칙

• 자료의 중복 감소
• 독립적 관계는 별개의 릴레이션으로 표현
• 각 릴레이션은 독립적으로 표현 가능해야 함

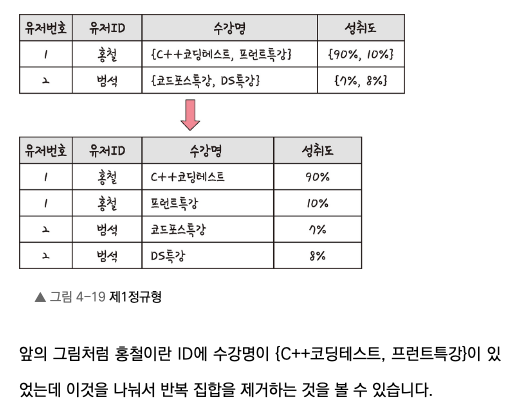

제1정규형 (1NF)

• 모든 속성이 원자 값(atomic value) 으로 구성
• 반복 집합 제거 (예: 수강명 여러 개 → 행을 나눔)

제2정규형 (2NF)

• 1NF를 만족 + 부분 함수 종속 제거
• 기본키가 아닌 모든 속성이 기본키에 완전 함수 종속이어야 함

• 릴레이션 분해 시 정보 손실이 발생하지 않는 무손실 분해 필수

제3정규형 (3NF)

• 2NF를 만족 + 이행적 함수 종속 제거
• 이행적 함수 종속: A→B, B→C이면 A→C가 성립 → 이 경우 C를 분리

보이스/코드 정규형 (BCNF)

• 3NF를 만족 + 모든 *결정자가 후보키인 상태
• *결정자: 'X->Y'일 때 X는 결정자, Y는 종속자
• 결정자이지만 후보키가 아닌 속성이 있다면 해당 릴레이션을 분해



주의: 정규화가 무조건 성능을 향상시키지는 않습니다. 테이블이 분리되면 JOIN이 증가해 오히려 느려질 수 있으므로, 서비스 특성에 따라 정규화 vs 비정규화를 선택해야 합니다.

---
